最近，皖南電機小編技術部的同事經常接到用戶打電話來詢問關于皖南三相電機的接法的問題，所以今天小編帶大家了解一下三相電機如何正確接線。

三相電機的三相繞組共有六個接線頭引出來，接在接線盒的六個接線上，并標著符號D1、D2、D3、D4、D5、D6，其中D1和D4、D2和D5、D3和D6各為一相，稱為A、B、C三相繞組，如下圖所示。

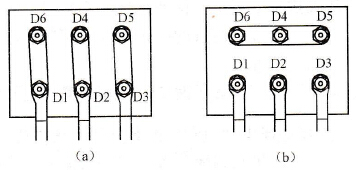

三相電機的接線方法有兩種，一種是三角形接線，用符號“△”表示；另一種是星形接線，用符號“Y”表示。所謂三角形接線是把接線盒的六個接線柱中，上下兩柱用金屬片連接起來后，再分別接電源，如下圖a所示。所謂星形接線是把上面三個接線柱用金屬片連接起來，下面三個接線柱再分別接電源，如下圖b所示。

電動機三相繞組究竟按何種方式連接，要看銘牌標明的電壓和接線方式，如果銘牌上標著電壓220/3 80V，接法△／Y，表明該臺電動機有兩種接線方式，適應兩種不同的電壓。如果電源電壓是220V，就應接成三角形。如誤接成星形，就會使接到每相繞組上的電壓由220V下降到220/√3=127V，電動機就會因電壓太低起動不起來，如仍承受額定負載，就容易造成過載燒毀。如果電源電壓是380V，就應接成星形，如誤接成三角形，每相繞組就會承受380V的電壓而造成定子電流增大燒毀繞組。所以正確的接線方式，應能使電動機在正常工作時，所承受的電源電壓必須等于或接近于電動機的額定電壓。
